現代のデジタル社会において、ネットワークは私たちの生活やビジネスに欠かせない存在となっています。そのネットワークを支える重要な機器の一つがスイッチです。スイッチは、データの効率的な転送やネットワークの安定性確保において中心的な役割を果たしています。

この記事では、スイッチの基本的な概念から、種類、ネットワークでの役割、動作原理、選び方、設定方法、そして将来の展望まで幅広く解説します。ネットワーク初心者からIT専門家まで、スイッチについての理解を深めたい方に役立つ情報をお届けします。

スイッチの基本概念

スイッチの定義

スイッチとは、ネットワーク上のデバイス間でデータを転送するための機器です。主にLAN（Local Area Network）で使用され、複数のコンピューターやデバイスを接続し、効率的にデータをやり取りする役割を担っています。

スイッチは、受信したデータパケットの宛先MACアドレスを確認し、適切なポートにのみデータを転送します。これにより、ネットワーク上のトラフィックを最適化し、パフォーマンスを向上させることができます。

スイッチの主な機能

スイッチの主な機能には以下のようなものがあります。

スイッチの主な機能

1. データの転送: 受信したデータを適切な宛先に送信します。

2. MACアドレス学習: 接続されたデバイスのMACアドレスを学習し、転送テーブルを作成します。

3. トラフィック管理: ネットワーク上のデータ流量を制御し、効率的な通信を実現します。

4. セグメンテーション: VLANを使用してネットワークを論理的に分割します。

5. QoS (Quality of Service): トラフィックの優先順位付けを行い、重要なデータの遅延を防ぎます。

ハブとの違い

スイッチとハブは似たような外見をしていますが、その機能には大きな違いがあります。

  • ハブ: 受信したデータを接続されたすべてのポートにブロードキャストします。これにより、不要なトラフィックが発生し、ネットワークの効率が低下します。
  • スイッチ: MACアドレスを基に、データを適切な宛先ポートにのみ転送します。これにより、ネットワークの効率が向上し、セキュリティも強化されます。

スイッチはハブよりも高度な機能を持ち、現代のネットワークではハブの代わりにスイッチが広く使用されています。

スイッチの種類

スイッチには様々な種類があり、用途や機能によって選択されます。ここでは、主要なスイッチの種類について解説します。

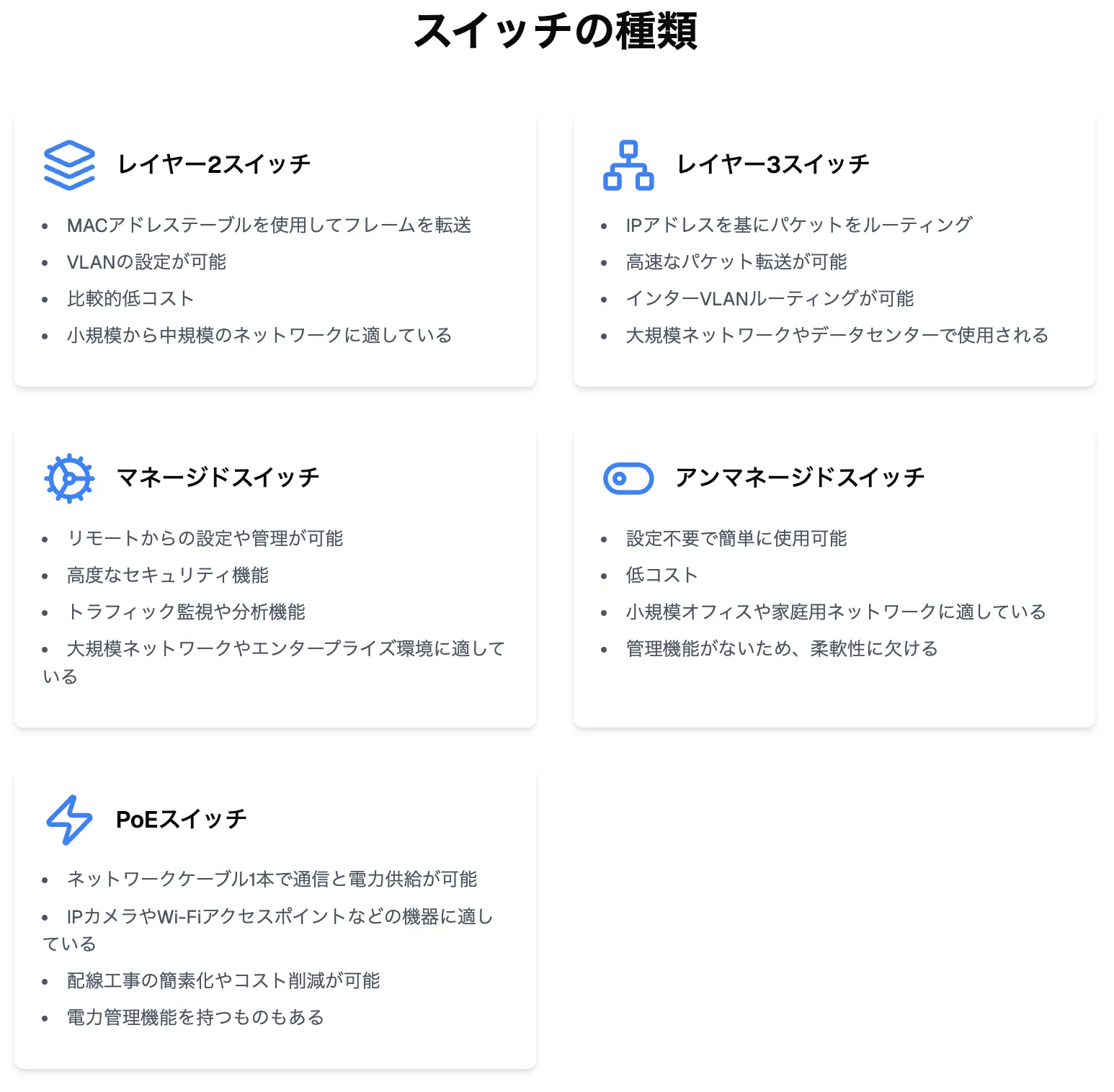

スイッチの種類

レイヤー2スイッチ

レイヤー2スイッチは、OSI参照モデルのデータリンク層（レイヤー2）で動作するスイッチです。これは最も一般的なタイプのスイッチで、MACアドレスを基にデータの転送を行います。

主な特徴：

  • MACアドレステーブルを使用してフレームを転送
  • VLANの設定が可能
  • 比較的低コスト
  • 小規模から中規模のネットワークに適している

レイヤー3スイッチ

レイヤー3スイッチは、OSI参照モデルのネットワーク層（レイヤー3）の機能も持つ高機能なスイッチです。IPアドレスを基にルーティングを行うことができ、一部のルーター機能を備えています。

主な特徴：

  • IPアドレスを基にパケットをルーティング
  • 高速なパケット転送が可能
  • VLANの機能を拡張したインターVLANルーティングが可能
  • 大規模ネットワークやデータセンターで使用される

マネージドスイッチ

マネージドスイッチは、管理機能を持つスイッチです。ネットワーク管理者が詳細な設定や監視を行うことができます。

主な特徴：

  • リモートからの設定や管理が可能
  • 高度なセキュリティ機能（アクセス制御リストなど）
  • トラフィック監視や分析機能
  • 大規模ネットワークやエンタープライズ環境に適している

アンマネージドスイッチ

アンマネージドスイッチは、設定や管理機能を持たないシンプルなスイッチです。プラグアンドプレイで使用できる点が特徴です。

主な特徴：

  • 設定不要で簡単に使用可能
  • 低コスト
  • 小規模オフィスや家庭用ネットワークに適している
  • 管理機能がないため、柔軟性に欠ける

PoEスイッチ

PoE（Power over Ethernet）スイッチは、ネットワークケーブルを通じて接続機器に電力を供給できるスイッチです。

主な特徴：

  • ネットワークケーブル1本で通信と電力供給が可能
  • IPカメラやWi-Fiアクセスポイントなどの機器に適している
  • 配線工事の簡素化やコスト削減が可能
  • 電力管理機能を持つものもある

これらの種類を理解することで、ネットワークの規模や要件に応じて適切なスイッチを選択することができます。次のセクションでは、ネットワークにおけるスイッチの具体的な役割について詳しく見ていきましょう。

ネットワークにおけるスイッチの役割

スイッチは現代のネットワークインフラストラクチャーにおいて中心的な役割を果たしています。その主要な役割について詳しく見ていきましょう。

データの効率的な転送

スイッチの最も基本的な役割は、データの効率的な転送です。スイッチは、受信したデータフレームの宛先MACアドレスを確認し、そのアドレスに対応するポートにのみデータを転送します。このインテリジェントな転送メカニズムにより、以下の利点があります：

  • ネットワークトラフィックの最適化
  • 帯域幅の有効利用
  • データ衝突の減少
  • 全体的なネットワークパフォーマンスの向上

例えば、100台のコンピューターが接続されたネットワークで、コンピューターAがコンピューターBにデータを送信する場合、スイッチはそのデータをBのポートにのみ転送します。これにより、他の98台のコンピューターは不要なトラフィックを受信せず、自身の通信に専念できます。

ネットワークのセグメンテーション

スイッチはネットワークのセグメンテーションを可能にします。VLANテクノロジーを使用することで、物理的に1つのネットワークを論理的に複数の独立したネットワークに分割できます。これにより：

  • セキュリティの向上
  • ブロードキャストドメインの分離
  • ネットワーク管理の簡素化
  • トラフィックの最適化

例えば、企業のネットワークで経理部門、人事部門、開発部門のVLANを作成することで、各部門のトラフィックを分離し、セキュリティを強化できます。

ネットワークパフォーマンスの向上

スイッチは様々な方法でネットワークのパフォーマンスを向上させます：

  • 全二重通信: 送信と受信を同時に行うことができ、効率的な通信が可能です。
  • バッファリング: 一時的にデータを保存し、ネットワークの混雑を緩和します。
  • QoS (Quality of Service): トラフィックに優先順位を付け、重要なデータの遅延を防ぎます。
  • リンクアグリゲーション: 複数のポートを束ねて高速な接続を実現します。

これらの機能により、ネットワークの速度と信頼性が向上し、ユーザーエクスペリエンスが改善されます。

セキュリティの強化

現代のスイッチは、ネットワークセキュリティを強化する重要な役割も果たしています：

  • ポートセキュリティ: 未認証デバイスのネットワーク接続を防止します。
  • アクセス制御リスト (ACL): 特定のトラフィックのフィルタリングを行います。
  • ストームコントロール: ブロードキャストストームなどの異常なトラフィックを制限します。
  • 802.1X認証: ネットワークアクセスの認証を行います。

これらのセキュリティ機能により、不正アクセスや内部からの脅威を軽減し、ネットワーク全体の安全性を高めることができます。

スイッチはこれらの役割を通じて、現代のネットワークの基盤を支えています。次のセクションでは、スイッチがどのような原理で動作しているのかを詳しく見ていきましょう。

スイッチの動作原理

スイッチの動作原理を理解することは、ネットワークの効率的な設計と運用に不可欠です。ここでは、スイッチの主要な動作原理について詳しく解説します。

MACアドレス学習

スイッチの基本的な機能の一つがMACアドレス学習です。この過程は以下のように進行します：

1. スイッチは、受信したフレームの送信元MACアドレスを確認します。

2. そのMACアドレスと、フレームを受信したポート番号を、MACアドレステーブル（フォワーディングテーブル）に記録します。

3. この情報は一定時間保持され、必要に応じて更新されます。

例えば、ポート1からMACアドレスAA:BB:CC:DD:EE:FFのフレームを受信した場合、スイッチはこのMACアドレスがポート1に接続されていることを学習します。

この学習プロセスにより、スイッチは効率的にフレームを転送できるようになります。

フレームの転送

スイッチがフレームを受信すると、以下の手順でフレームの転送を行います：

1. 受信したフレームの宛先MACアドレスを確認します。

2. MACアドレステーブルを参照し、宛先MACアドレスに対応するポートを特定します。

3. 特定したポートにのみフレームを転送します。

宛先MACアドレスがテーブルに存在しない場合、スイッチはフラッディングと呼ばれる処理を行います。これは、受信ポートを除くすべてのポートにフレームを転送する動作です。

この転送メカニズムにより、スイッチは効率的にデータを適切な宛先に送ることができます。

VLANの実装

VLAN（Virtual LAN）は、物理的な1つのネットワークを論理的に分割する技術です。スイッチにおけるVLANの実装は以下のように行われます：

1. 各ポートにVLAN IDを割り当てます。

2. フレームにVLANタグを付加します（IEEE 802.1Q）。

3. 同じVLAN ID内でのみフレームを転送します。

VLANの利点：

  • セキュリティの向上
  • ブロードキャストドメインの分割
  • ネットワーク管理の簡素化
  • 柔軟なネットワーク設計

例えば、4つのポートを持つスイッチで、ポート1と2をVLAN 10、ポート3と4をVLAN 20に割り当てた場合、VLAN 10のトラフィックはVLAN 20には流れません。

スパニングツリープロトコル（STP）

複数のスイッチを接続する際に発生する可能性のあるループを防ぐため、スイッチはスパニングツリープロトコル（STP）を使用します：

1. ルートブリッジの選出

2. 各スイッチの最短パスの計算

3. 冗長パスのブロック

STPにより、ネットワークの安定性が向上し、ブロードキャストストームなどの問題を防ぐことができます。

これらの動作原理を理解することで、スイッチがどのようにしてネットワークの効率性とセキュリティを向上させているかが分かります。次のセクションでは、実際にスイッチを選ぶ際の基準について説明します。

スイッチの選び方

ネットワークの要件に適したスイッチを選択することは、効率的で安定したネットワーク構築の鍵となります。以下に、スイッチを選ぶ際の主要な基準を詳しく解説します。

スイッチの選び方

ネットワークの要件に適したスイッチを選択することは、効率的で安定したネットワーク構築の鍵となります。以下に、スイッチを選ぶ際の主要な基準を詳しく解説します。

ポート数

ポート数は、スイッチに接続できるデバイスの数を決定する重要な要素です。

  • 現在の必要数: 接続する予定のデバイス数を確認します。
  • 将来の拡張性: 将来的な拡張を見越して、余裕を持ったポート数を選択します。
  • アップリンクポート: 他のスイッチやルーターとの接続用に、高速なアップリンクポートの有無を確認します。

例えば、現在20台のデバイスを接続する予定で、将来的に10台程度の増加を見込む場合、48ポートのスイッチを選択すると良いでしょう。

転送速度

転送速度は、ネットワークのパフォーマンスに直接影響します。

  • ポートスピード: 一般的なオプションには10/100Mbps、1Gbps、10Gbpsなどがあります。
  • バックプレーン容量: スイッチ全体の処理能力を示す指標です。
  • ノンブロッキング: すべてのポートが同時に最大速度で通信できる能力。

例えば、高解像度の動画配信や大容量ファイルの転送を頻繁に行う環境では、1Gbpsや10Gbpsのポートを持つスイッチが適しています。

管理機能の有無

管理機能の必要性に応じて、マネージドスイッチとアンマネージドスイッチを選択します。

  • マネージドスイッチ:

- 詳細な設定と監視が可能

- VLANやQoSなどの高度な機能を利用可能

- 大規模ネットワークや企業環境に適している

  • アンマネージドスイッチ:

- 設定不要で簡単に使用可能

- 低コスト

- 小規模オフィスや家庭用に適している

例えば、複数の部門が存在する企業ネットワークではマネージドスイッチが適していますが、小規模なホームオフィスではアンマネージドスイッチで十分な場合が多いでしょう。

予算

予算は重要な選択基準の一つです。

  • 初期コスト: スイッチ本体の購入費用
  • 運用コスト: 電力消費、保守費用など
  • スケーラビリティ: 将来的な拡張に対応できるか

高機能なスイッチほど高価になる傾向がありますが、長期的な運用コストやスケーラビリティを考慮すると、初期投資が大きくても結果的にコスト効率が良い場合があります。

その他の考慮事項

  • PoE機能: IPカメラやWi-Fiアクセスポイントなど、電源供給が必要なデバイスを使用する場合に重要です。
  • 静音性: オフィス環境に設置する場合、ファンレスデザインなど静音性の高いモデルを選択します。
  • 信頼性: ブランドの評判や保証期間を確認し、信頼性の高い製品を選びます。
  • 環境への配慮: 省電力設計や再生可能材料の使用など、環境に配慮したモデルを選択することも考慮に値します。

適切なスイッチを選択することで、ネットワークのパフォーマンス、安定性、そして将来的な拡張性を確保することができます。次のセクションでは、選択したスイッチの設定と管理について解説します。

スイッチの設定と管理

スイッチを効果的に運用するためには、適切な設定と管理が不可欠です。ここでは、スイッチの基本的な設定手順から高度な管理機能まで、詳しく解説します。

基本的な設定手順

1. 初期接続: コンソールケーブルまたはネットワーク経由でスイッチに接続します。

2. ログイン: デフォルトのユーザー名とパスワードでログインします。

3. 基本設定:

- ホスト名の設定

- 管理IPアドレスの設定

- デフォルトゲートウェイの設定

- 管理用アカウントの作成と強力なパスワードの設定

例:

Switch> enable
Switch# configure terminal
Switch(config)# hostname SwitchA
SwitchA(config)# interface vlan 1
SwitchA(config-if)# ip address 192.168.1.10 255.255.255.0
SwitchA(config-if)# exit
SwitchA(config)# ip default-gateway 192.168.1.1
SwitchA(config)# username admin password secure_password

VLANの設定

VLANを設定することで、ネットワークを論理的に分割し、セキュリティと効率を向上させることができます。

1. VLANの作成

2. ポートへのVLAN割り当て

3. トランクポートの設定（必要な場合）

例:

SwitchA(config)# vlan 10
SwitchA(config-vlan)# name Marketing
SwitchA(config-vlan)# exit
SwitchA(config)# interface range fastethernet 0/1 - 5
SwitchA(config-if-range)# switchport mode access
SwitchA(config-if-range)# switchport access vlan 10

ポートの設定

各ポートの特性を設定することで、ネットワークのパフォーマンスとセキュリティを最適化できます。

  • 速度とデュプレックスの設定
  • ポートセキュリティの有効化
  • STPの設定

例:

SwitchA(config)# interface gigabitethernet 0/1
SwitchA(config-if)# speed 1000
SwitchA(config-if)# duplex full
SwitchA(config-if)# switchport port-security
SwitchA(config-if)# spanning-tree portfast

セキュリティ設定

スイッチのセキュリティを強化することで、ネットワーク全体の安全性を向上させることができます。

  • アクセス制御リスト（ACL）の設定
  • SSHの有効化と設定
  • RADIUS/TACACS+認証の設定

例:

SwitchA(config)# ip access-list extended ADMIN_ONLY
SwitchA(config-ext-nacl)# permit tcp host 192.168.1.100 any eq 22
SwitchA(config-ext-nacl)# exit
SwitchA(config)# line vty 0 15
SwitchA(config-line)# access-class ADMIN_ONLY in
SwitchA(config-line)# transport input ssh

モニタリングと管理

スイッチの状態を常に把握し、問題を早期に発見・解決するためのモニタリングと管理機能を活用します。

  • SNMPの設定
  • Syslogの設定
  • ポートミラーリングの設定

例:

SwitchA(config)# snmp-server community public RO
SwitchA(config)# logging host 192.168.1.200
SwitchA(config)# monitor session 1 source interface fa0/1
SwitchA(config)# monitor session 1 destination interface fa0/24

これらの設定と管理機能を適切に利用することで、安定性、セキュリティ、そしてパフォーマンスに優れたネットワーク環境を構築・維持することができます。次のセクションでは、スイッチのトラブルシューティングについて解説します。

スイッチのトラブルシューティング

ネットワーク機器であるスイッチも、時に問題が発生することがあります。効率的なトラブルシューティングは、ネットワークの安定性を維持する上で非常に重要です。ここでは、一般的な問題とその解決方法、ログの確認方法、そしてパフォーマンス最適化のヒントについて詳しく解説します。

一般的な問題と解決方法

1. 接続問題

- 症状: デバイスがネットワークに接続できない

- 解決策:

- ケーブルの物理的な接続を確認

- ポートの状態を確認（show interface コマンド）

- ポートの設定（速度、デュプレックス）を確認

例:

SwitchA# show interface status
SwitchA# show interface gigabitethernet 0/1

2. VLAN関連の問題

- 症状: 同じVLAN内のデバイス間で通信できない

- 解決策:

- VLANの設定を確認

- トランクポートの設定を確認

- VLANデータベースの整合性を確認

例:

SwitchA# show vlan brief
SwitchA# show interface trunk

3. スパニングツリーの問題

- 症状: ネットワークループやパケットの重複

- 解決策:

- スパニングツリーの状態を確認

- ルートブリッジの設定を確認

- ポートの役割と状態を確認

例:

SwitchA# show spanning-tree
SwitchA# show spanning-tree interface gigabitethernet 0/1

ログの確認方法

ログは問題の診断と解決に不可欠な情報源です。

1. システムログの確認

```

SwitchA# show logging

```

2. 特定のイベントやエラーの検索

```

SwitchA# show logging | include error

```

3. リアルタイムログの監視

```

SwitchA# terminal monitor

```

パフォーマンス最適化のヒント

1. 不要なブロードキャストトラフィックの削減

- VLANの適切な設計

- ストーム制御の設定

2. リンク集約（Link Aggregation）の利用

- 複数のポートを束ねて帯域幅を増加

例:

SwitchA(config)# interface port-channel 1
SwitchA(config-if)# interface range gigabitethernet 0/1 - 2
SwitchA(config-if-range)# channel-group 1 mode active

3. QoS（Quality of Service）の設定

- 重要なトラフィックの優先度を設定

4. 不要なプロトコルの無効化

- 使用していないプロトコルを無効にしてCPU負荷を軽減

5. ファームウェアの更新

- 最新のファームウェアを適用し、既知の問題を解決

これらのトラブルシューティング技法とパフォーマンス最適化のヒントを活用することで、スイッチの運用をより効率的かつ安定的に行うことができます。次のセクションでは、スイッチ技術の将来展望について解説します。

スイッチの将来展望

ネットワーク技術の急速な進化に伴い、スイッチも常に新しい技術や要求に対応していく必要があります。ここでは、スイッチ技術の将来展望について、SDN（Software-Defined Networking）との統合、IoT（Internet of Things）への対応、そして高速化と大容量化の観点から詳しく解説します。

SDNとの統合

SDNは、ネットワークの制御面と転送面を分離し、ソフトウェアによってネットワークを柔軟に制御する技術です。スイッチとSDNの統合により、以下のような利点が期待されます：

1. 中央集中型の管理

- 複数のスイッチを一元的に管理・制御できるようになります。

- ネットワーク全体の可視化と最適化が容易になります。

2. 動的なトラフィック制御

- リアルタイムでトラフィックフローを制御し、ネットワークリソースを最適化できます。

- アプリケーションの要求に応じて、動的にネットワーク構成を変更できます。

3. プログラマビリティの向上

- APIを通じてスイッチを制御できるため、自動化やカスタマイズが容易になります。

- ネットワークの迅速な変更や展開が可能になります。

例えば、OpenFlowプロトコルを採用したスイッチが増加し、SDNコントローラーと連携してより柔軟なネットワーク制御を実現することが予想されます。

IoTへの対応

IoTデバイスの爆発的な増加に伴い、スイッチもこれらのデバイスを効率的に接続・管理する機能が求められます。

1. 大量のエンドポイント管理

- 多数のIoTデバイスを効率的に接続・管理できる機能が必要になります。

- 自動デバイス検出や自動設定機能の重要性が増します。

2. セキュリティの強化

- IoTデバイスの脆弱性に対応するため、高度なセキュリティ機能が必要になります。

- デバイス認証、暗号化、アクセス制御などの機能が重要となります。

3. エッジコンピューティングのサポート

- IoTデバイスから生成されるデータをエッジで処理するため、スイッチ自体が一部の処理機能を持つ可能性があります。

- リアルタイムデータ分析や即時の意思決定をサポートします。

高速化と大容量化

データトラフィックの急増に対応するため、スイッチの高速化と大容量化が進んでいます。

1. 100Gbps以上の高速ポート

- データセンターや大規模ネットワークでは、100Gbps、400Gbps、さらには800Gbpsのポートを持つスイッチが普及していくでしょう。

2. 大容量バックプレーン

- スイッチ内部のデータ処理能力を向上させ、より多くのトラフィックを効率的に処理できるようになります。

3. 低遅延技術

- 金融取引や科学計算など、極めて低い遅延が要求される環境向けに、ナノ秒レベルの遅延を実現するスイッチが開発されています。

AI/機械学習の統合

ネットワーク管理の複雑さに対応するため、AIや機械学習技術をスイッチに統合する動きが加速しています。

1. 自己最適化

- トラフィックパターンを学習し、自動的にネットワーク設定を最適化します。

2. 予測型メンテナンス

- 障害の予兆を検知し、事前に対策を講じることができます。

3. セキュリティ強化

- 異常なトラフィックパターンを検出し、セキュリティ脅威に迅速に対応します。

これらの将来展望は、ネットワークの複雑性と要求の増大に対応するためのものです。スイッチは単なるデータ転送装置から、ネットワークインテリジェンスの中心的な役割を担う装置へと進化していくことが予想されます。

まとめ

スイッチは、現代のネットワークインフラストラクチャーにおいて不可欠な要素です。本記事では、スイッチの基本概念から高度な機能、そして将来の展望まで幅広く解説しました。

主要なポイントを振り返ると：

  • スイッチの基本機能は、データの効率的な転送とネットワークのセグメンテーションです。
  • 様々な種類のスイッチがあり、ネットワークの規模や要件に応じて適切なものを選択することが重要です。
  • スイッチの動作原理を理解することで、効率的なネットワーク設計と運用が可能になります。
  • 適切な設定と管理により、ネットワークのパフォーマンスとセキュリティを最適化できます。
  • トラブルシューティングスキルは、ネットワークの安定性を維持する上で重要です。
  • 将来のスイッチ技術は、SDN、IoT、AI/機械学習との統合など、さらなる進化が期待されます。

ネットワーク構築において、スイッチの選択と設定は非常に重要です。ネットワークの要件を十分に理解し、適切なスイッチを選択・設定することで、効率的で安全なネットワーク環境を実現できます。

技術の進歩は速く、常に最新の動向をキャッチアップすることが重要です。スイッチ技術の発展に注目しつつ、自社のネットワーク環境に最適なソリューションを選択していくことが、今後のネットワーク管理者に求められる重要なスキルとなるでしょう。

よくある質問（FAQ）

スイッチとルーターの違いは？

スイッチとルーターは両方ともネットワーク機器ですが、主な違いは以下の通りです：

  • スイッチ：主にLAN内でデータの転送を行い、MACアドレスベースで動作します。OSI参照モデルのレイヤー2（データリンク層）で動作します。
  • ルーター：異なるネットワーク間でデータを転送し、IPアドレスベースで動作します。OSI参照モデルのレイヤー3（ネットワーク層）で動作します。

スイッチの寿命はどれくらい？

スイッチの寿命は使用環境や負荷によって異なりますが、一般的に5〜10年程度と言われています。ただし、技術の進歩や新しいセキュリティ要件に対応するため、多くの企業では3〜5年ごとに更新を検討しています。

家庭用と企業用のスイッチの違いは？

主な違いは以下の通りです：

  • 機能：企業用スイッチは、VLAN、QoS、高度な管理機能など、より多くの機能を備えています。
  • 性能：企業用スイッチは一般的に高速で大容量のトラフィックを処理できます。
  • 信頼性：企業用スイッチは24時間365日の稼働を想定しており、より高い信頼性を持っています。
  • 価格：企業用スイッチは高機能であるため、家庭用に比べて高価です。

家庭用スイッチは一般的に簡単な設定で使用でき、コストも抑えられていますが、大規模なネットワークや高度な管理が必要な環境では企業用スイッチが適しています。
